LED路灯配光是使光线尽可能投射到被照路面各个区域,获得符合道路照明要求的光分布,LED路灯配光设计是否准确到位是其能否替代传统路灯的关键因素之一。

LED路灯配光的特点和要求

1、LED路灯配光形状特点

在道路照明中,如果没有对LED路灯光源配光,照射在路面上的光型为面积较大的圆形光斑,会有部分光散落到路面之外而没有被利用,如图1(a)所示。




为了满足对路面的亮度、照度、均匀度的要求,且尽可能使得大部分光都分布在道路面上以提高灯光的利用率,减少不必要的浪费,通常需要对LED路灯进行配光,LED路灯输出的光线照射在路面上所形成的光型或光斑以矩形为佳,如图1(b)所示。


2、道路照明标准配光要求

根据《城市道路照明设计标准》要求,道路照明中道路分为快速路与主干路、次干路、支路,LED道路照明配光要求标准值应符合表1的规定。

发光强度的空间分布通常称为配光曲线。在路灯的下方,光强应是最小,随着仰角θ增加,光强I增加。



函数关系为:

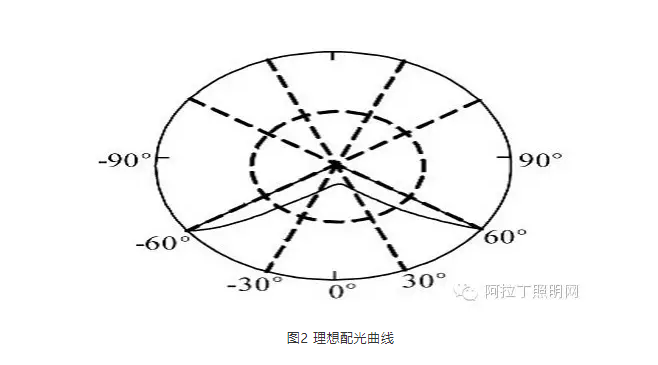

即配光曲线表达式。道路照明单一灯具的理想配光曲线示意图如图2所示。

由于光学设计复杂性,配光形状难以完全符合函数关系,可以减小θ角的投射范围,减少灯具的间距来得到均匀照度。

一般来说,希望在配光后能实现宽角度的“蝙蝠翼”形配光。
