网球场照明工程案例
2021-06-10
717
分享至:


编辑搜图

网球运动孕育在法国,起源于19世纪的英国,20世纪开始在世界范围内快速发展,它是一项优美而充满竞技性的体育运动,其特有的魅力已让世人所喜爱。网球和高尔夫球一起享有“贵族运动”之称。


  01  ‍

网球场项目介绍

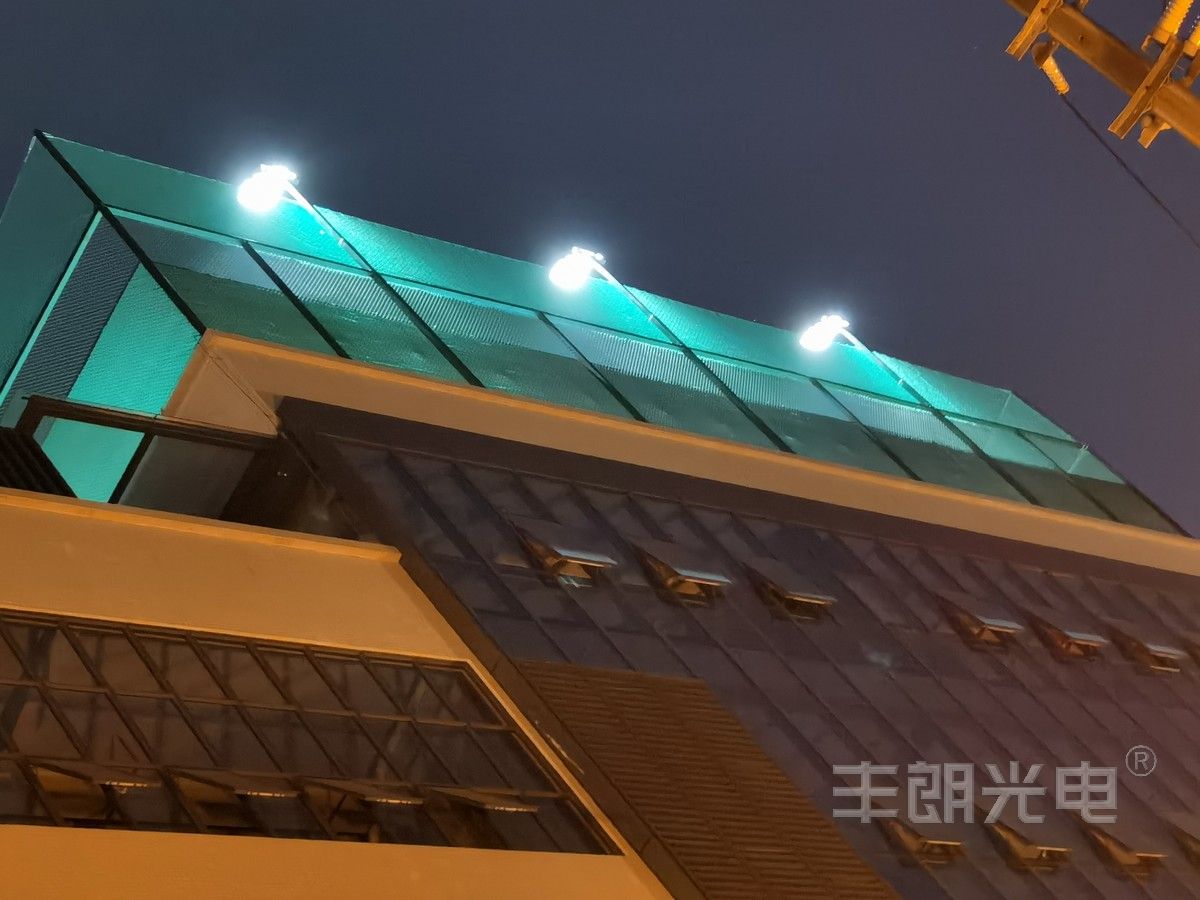

项目位于东莞某网球协会楼顶,四个标准户外网球场;采用MY球场灯系列(网球场专用灯),功率为480W;每个场地立12套6米灯杆;该网球场照明项目完工后,现场评测效果优秀:具有良好照明舒适性、场地光照均匀、极低眩光;照明指标超过行业照明要求,得到用户的一致好评。

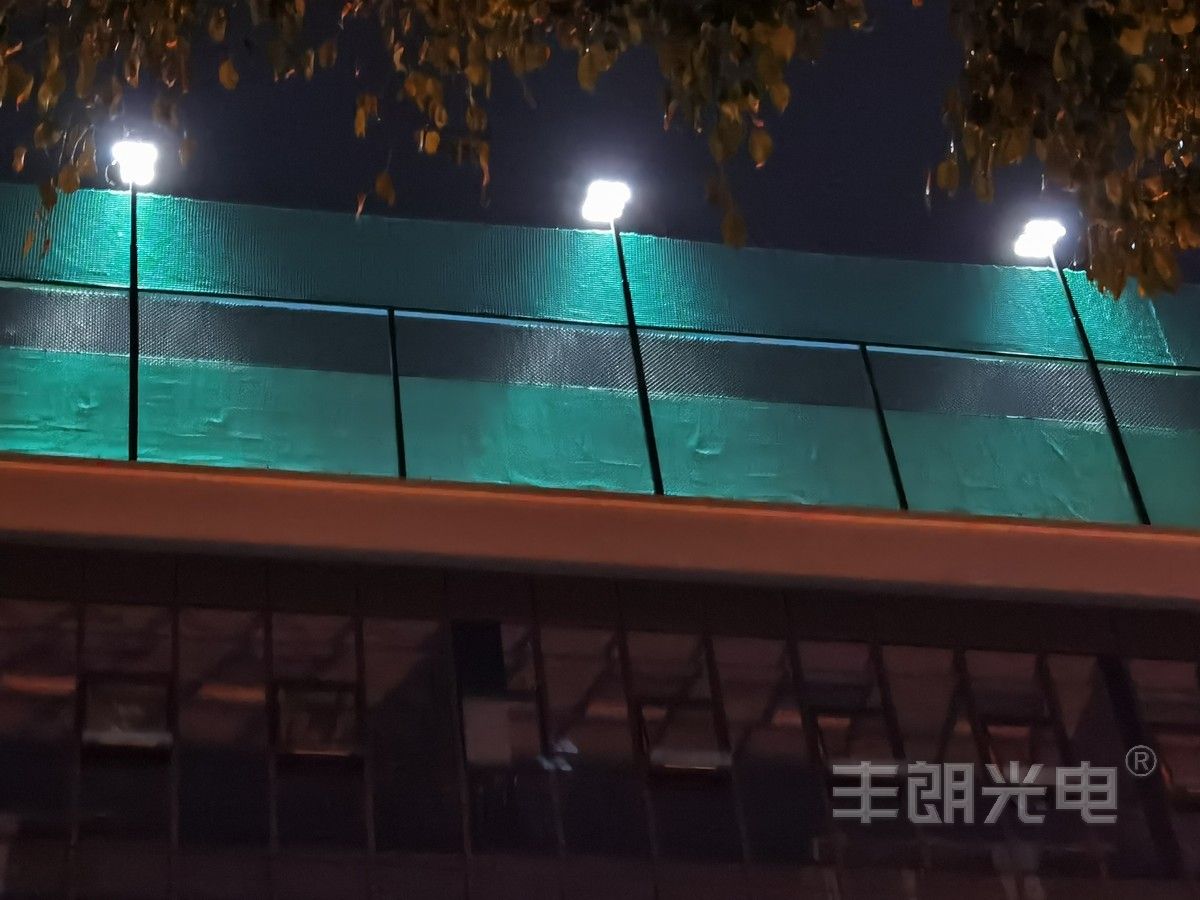

网球场照明工程案例-丰朗光电

网球场照明案例-东莞网球协会项目,专业的网球场地照明,营造舒适的夜晚场馆运动环境。


  02  ‍

网球场方案


网球场馆对照明灯具要求比较高,照明的舒适性、场地光照的均匀度、低眩光等都是专业场馆照明的重要指标。本文从网球场照明标准、布灯、设计等方面介绍,以期与您共建一流场馆照明,提升运动舒适度。


  • 室外网球场的照度标准(GB):

    业余比赛(训练):150 - 300lx

    一般比赛:300lx-500lx
    正式比赛:500-750

    专业比赛:1500lx
    观众席:30lx-100lx。


  • 布灯方式

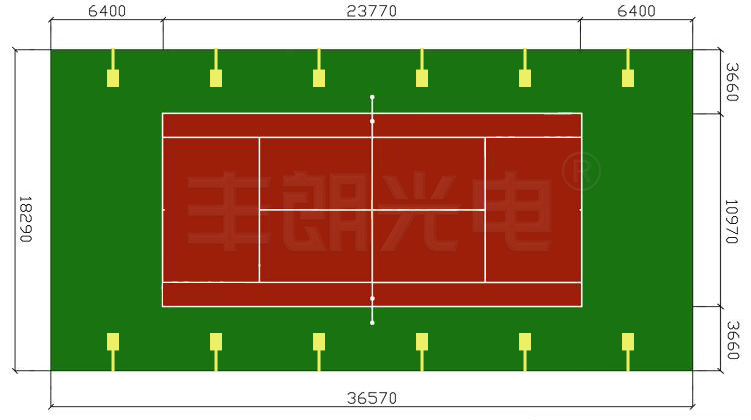

    采用马道布灯方式:灯具布置在场地两侧,光束非垂直于场地平面的布置方式。


布灯方式,网球场照明工程案例-丰朗光电

编辑搜图


此方案为12套MY系列网球场专用灯方案。

灯杆高度:6米,

光源功率:480w

灯具MY球场灯

12套灯具均匀布置,确保场地有足够的照度,场地照明均匀,低眩光,平均照度可达1100 lx以上,能满足网球场馆一般性比赛的需求。


  • 设计方案

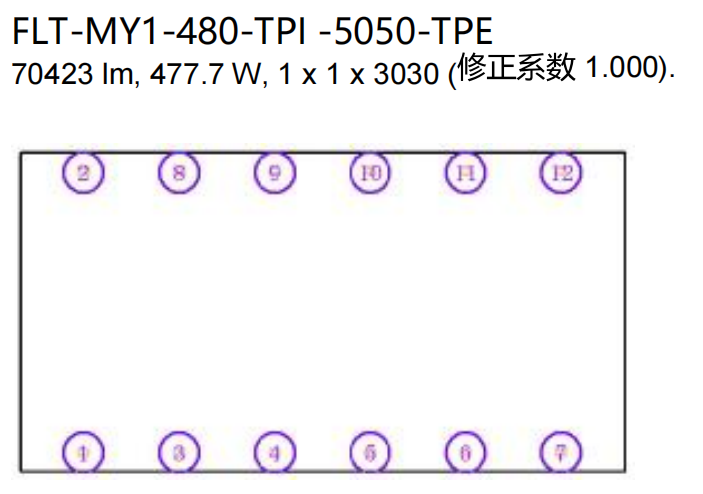

坐标表-12杆网球场照明


编辑搜图

坐标表,网球场照明工程案例-丰朗光电


3D效果图-12杆网球场照明


编辑搜图

3D效果图,网球场照明工程案例-丰朗光电

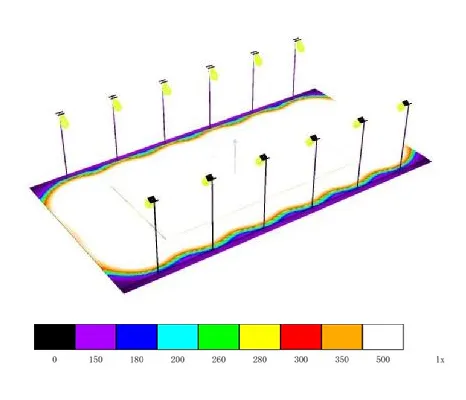

伪色表现图-12杆网球场照明

伪色表现图,网球场照明工程案例-丰朗光电

编辑搜图

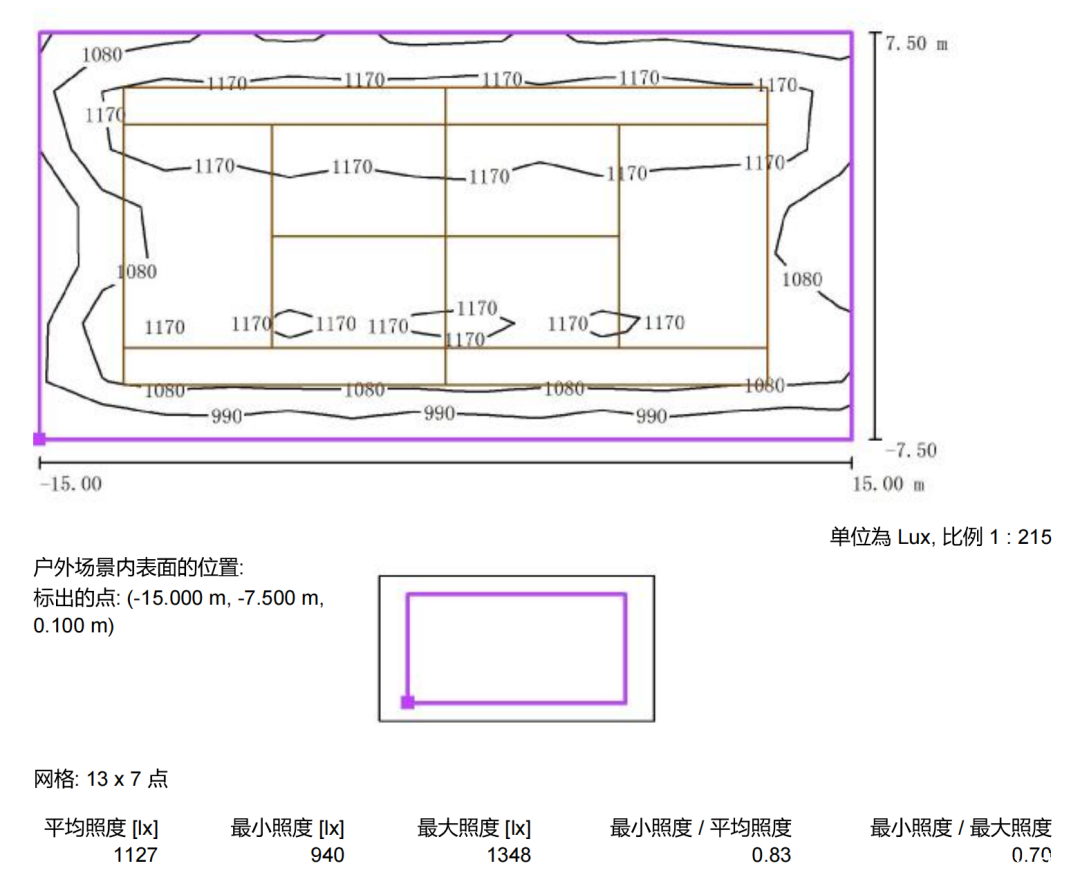

等线值-12杆网球场照明

案例图片,网球场照明工程案例-丰朗光电

编辑搜图

  03‍

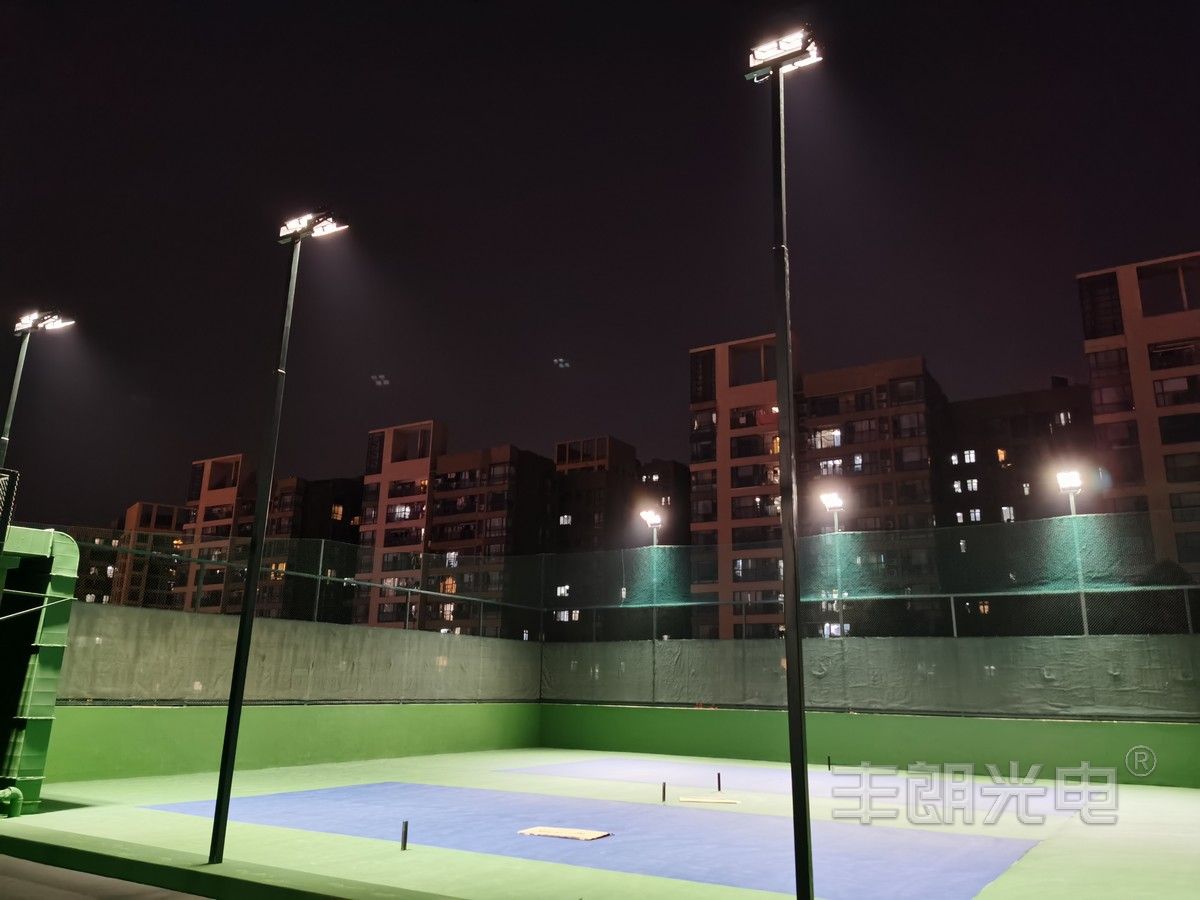

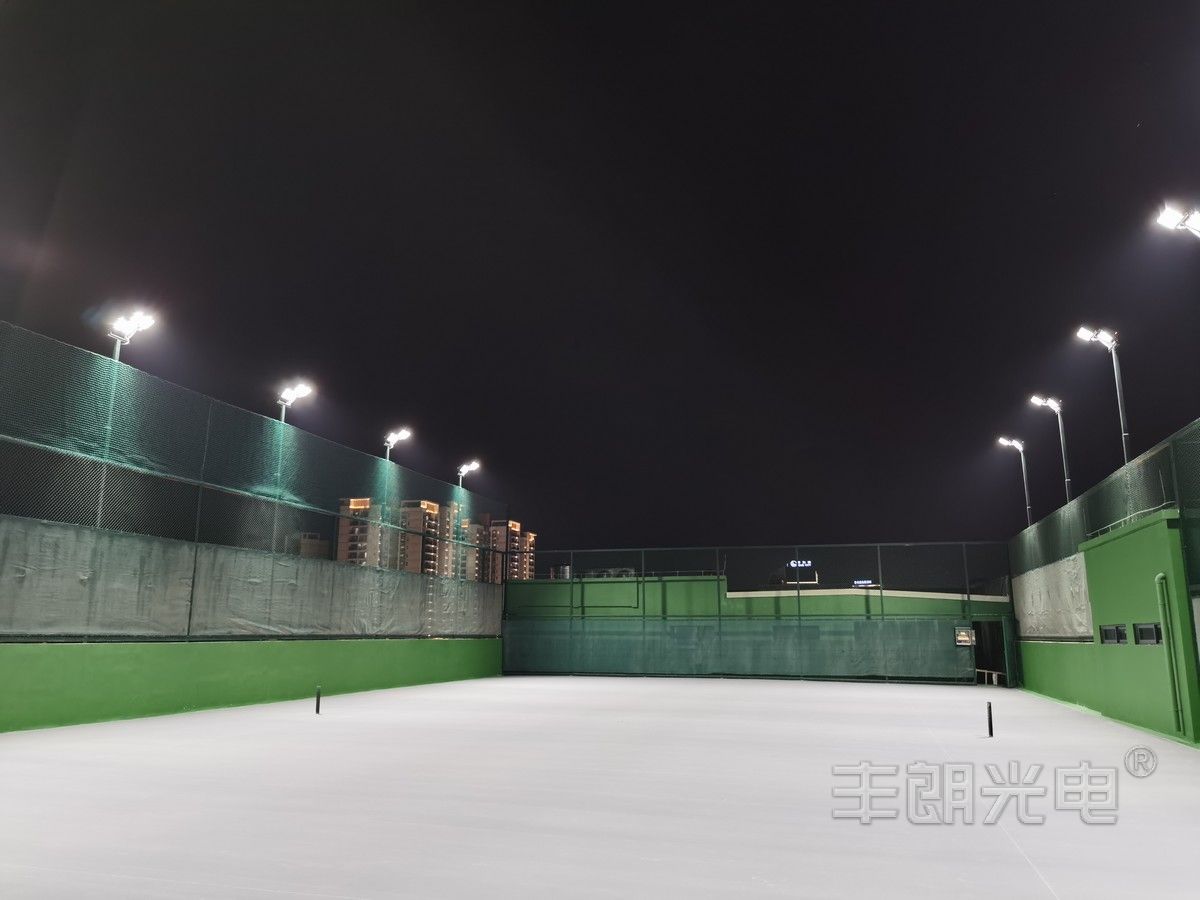

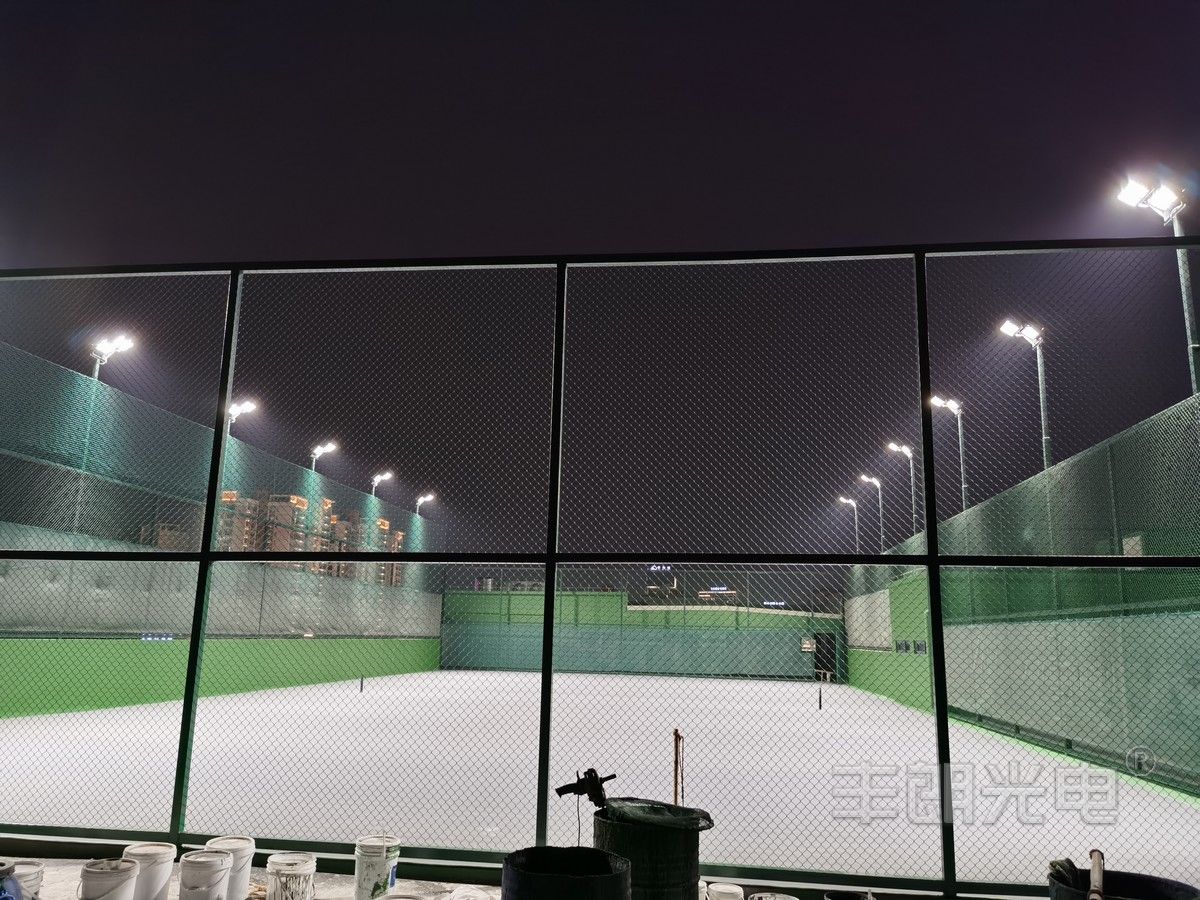

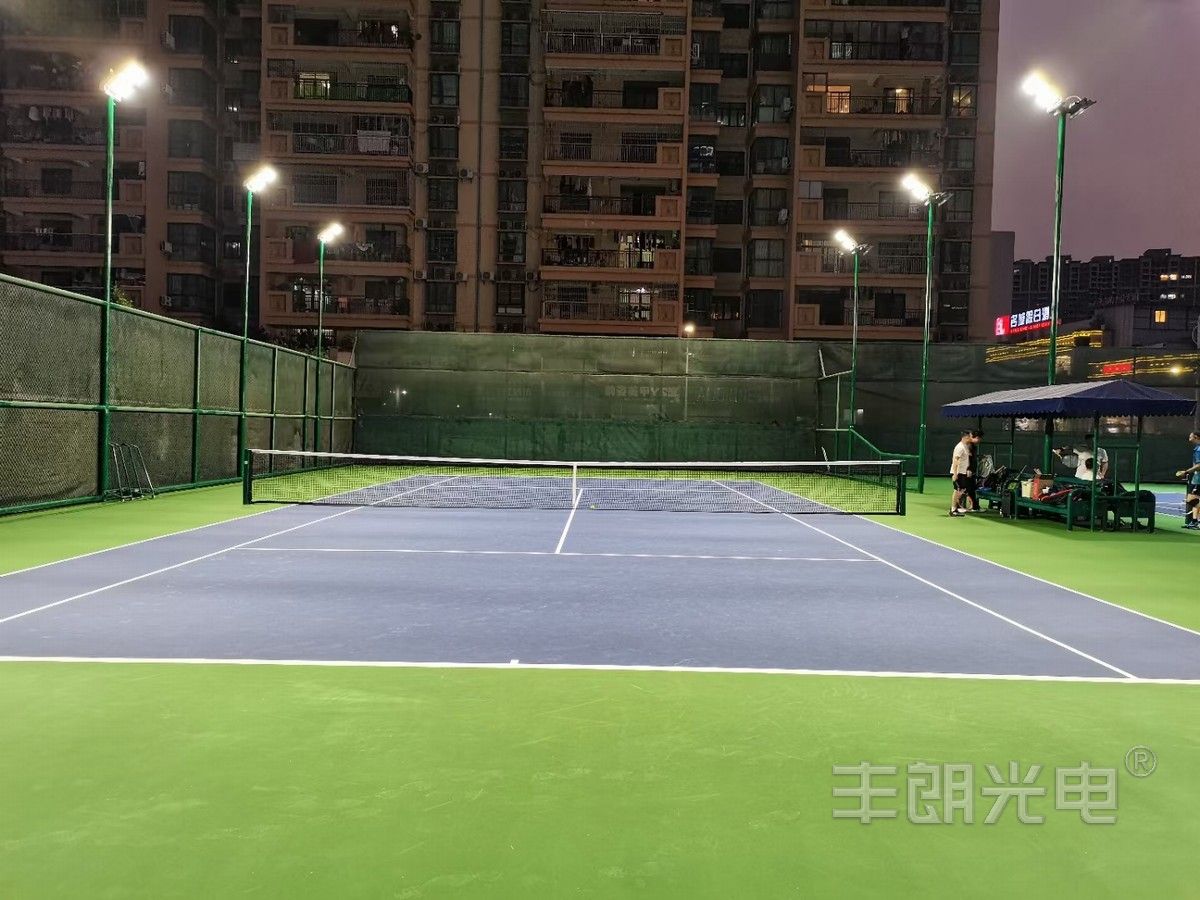

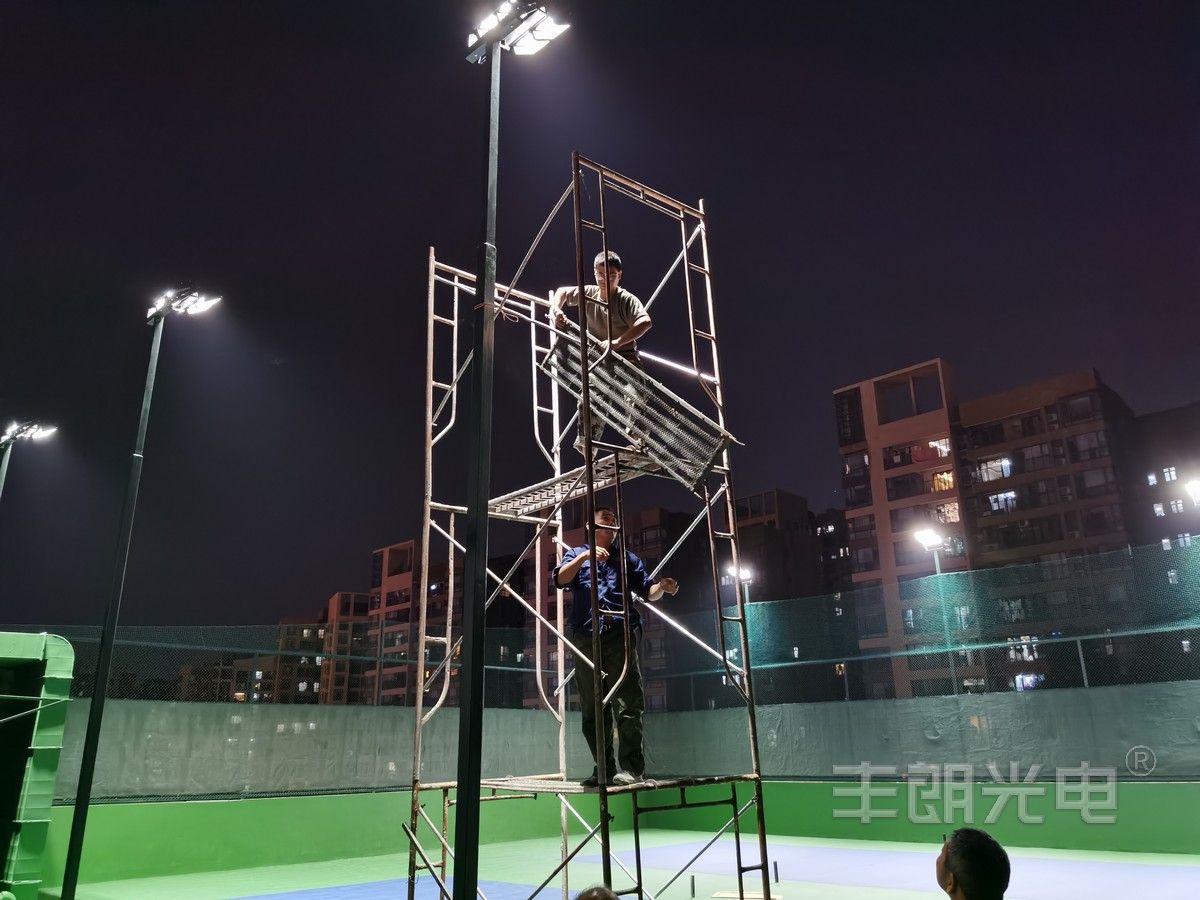

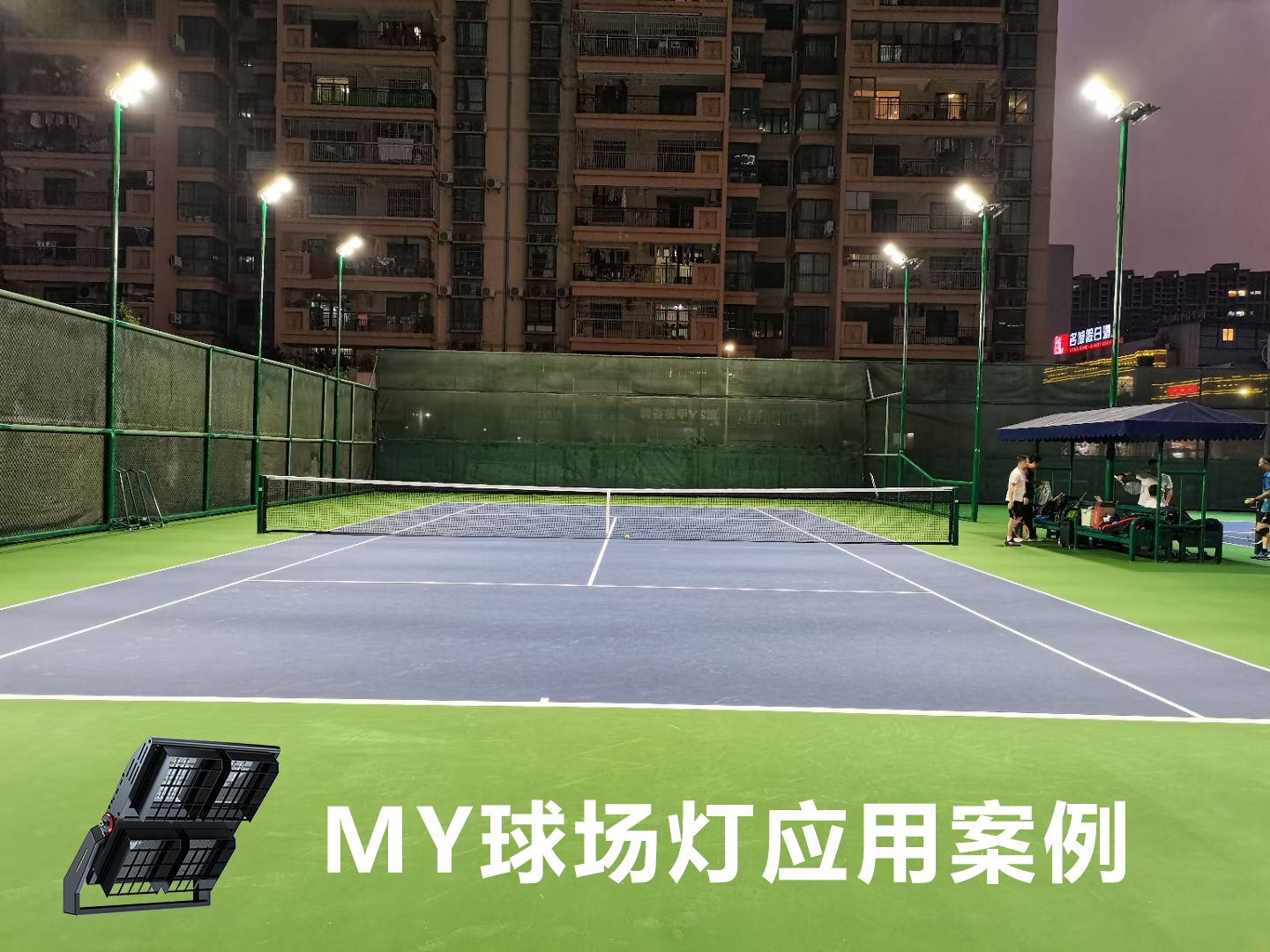

网球场案例照片


因为有光,所以夜晚不在暗淡。晚上打球可以更加专注,让你矫健的身姿在球场尽情施展运动天赋。



案例图片,网球场照明工程案例-丰朗光电


案例图片,网球场照明工程案例-丰朗光电


案例图片,网球场照明工程案例-丰朗光电


案例图片,网球场照明工程案例-丰朗光电


案例图片,网球场照明工程案例-丰朗光电


案例图片,网球场照明工程案例-丰朗光电


案例图片,网球场照明工程案例-丰朗光电


案例图片,网球场照明工程案例-丰朗光电


案例图片,网球场照明工程案例-丰朗光电





  04  ‍

案例视频


优良的网球场地配上专业的照明,锦上添花。营造赏心悦目的观感和酣畅淋漓的运动体验。



网球场照明案例视频


  05  ‍

项目所用灯具


该网球场照明项目MY球场灯是主角,它一身有本事:大气的外观、专业的配光、较高的光效(150LM/W)、极低的眩光;得到用户的充分认可。

网球场照明工程案例-丰朗光电

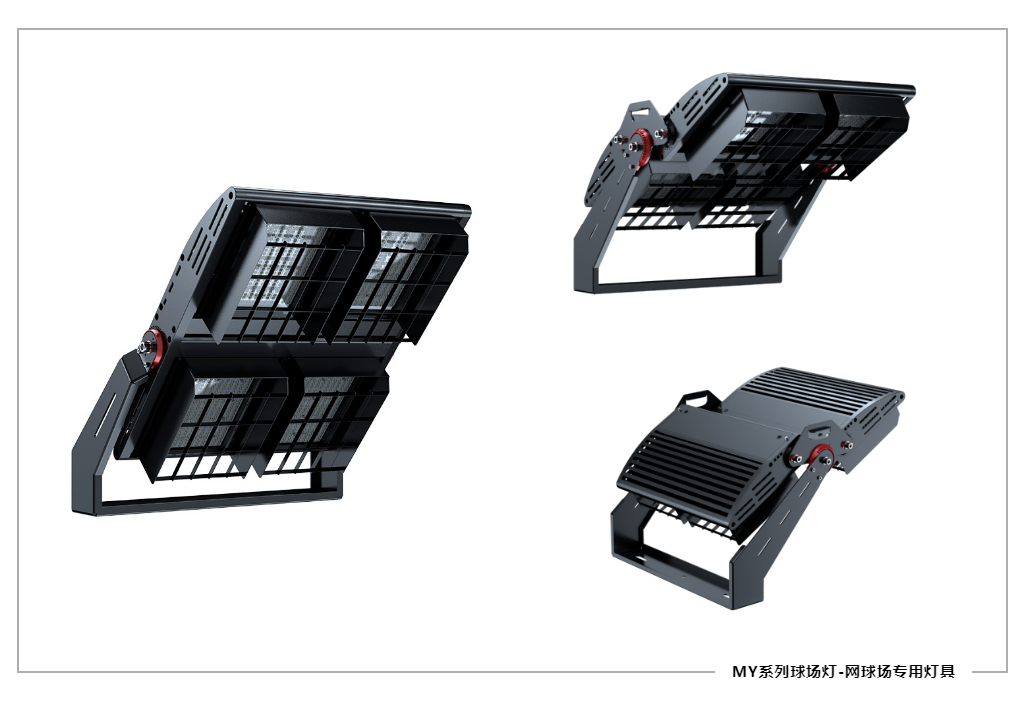

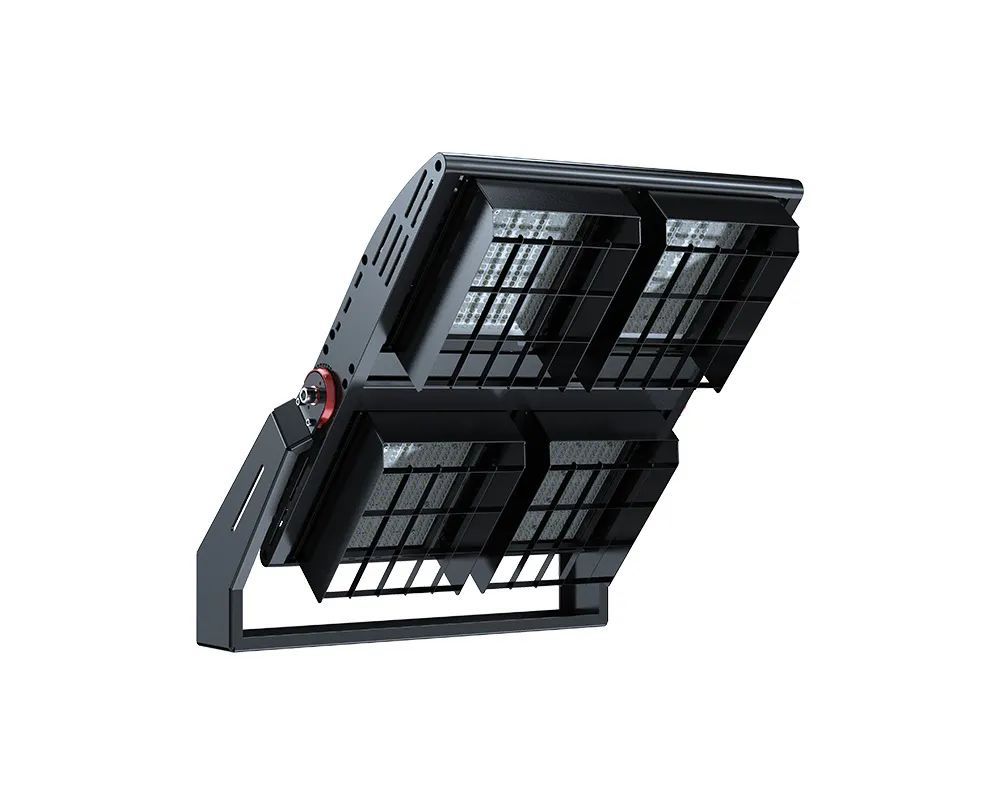

MY球场灯(网球场专用)


新型网球场照明:体验· 物联· 娱乐。MY网球场全面提升用户体验:灯光非常舒适、场内均匀度高、场外光环境友好。


1、外壳采用高效散热铝型材,保障灯具使用安全性(防台风12级),防撞等级达到IK10。

2、灯体外壳颜色可选择:黑色、闪光银。

3、模组式设计,散热器采用高导式的航空铝材为LED提供了充足的散热面积,使温升不高于30℃。

4、硅胶密封圈采用美国道康宁原材料压铸成形,使模组散热器与透镜之间完美结合,灯具防水等级可以达到IP65。

5、光学透镜:光学精度设计要求高,采用德国拜耳PC原材料(抗紫外线),使用10年不变色。

6、多种发光角度可选择:30°  60°  90°   120°  TYPE II  TYPE III等角度可选择,满足专业配光,适应不同场合。

7、采用高光效LED光源,灯具光效150LM/W,色饱和性好,显色指数Ra≥70,使用寿命大于50000小时。

网球场照明工程案例-丰朗光电

MY系列球场灯-网球场专用灯具
